ISITMA SİSTEMİ HİDROLİK BALANS TANKI ( DENGE TANKI)
ISITMA SİSTEMİ HİDROLİK BALANS TANKI ( DENGE TANKI)

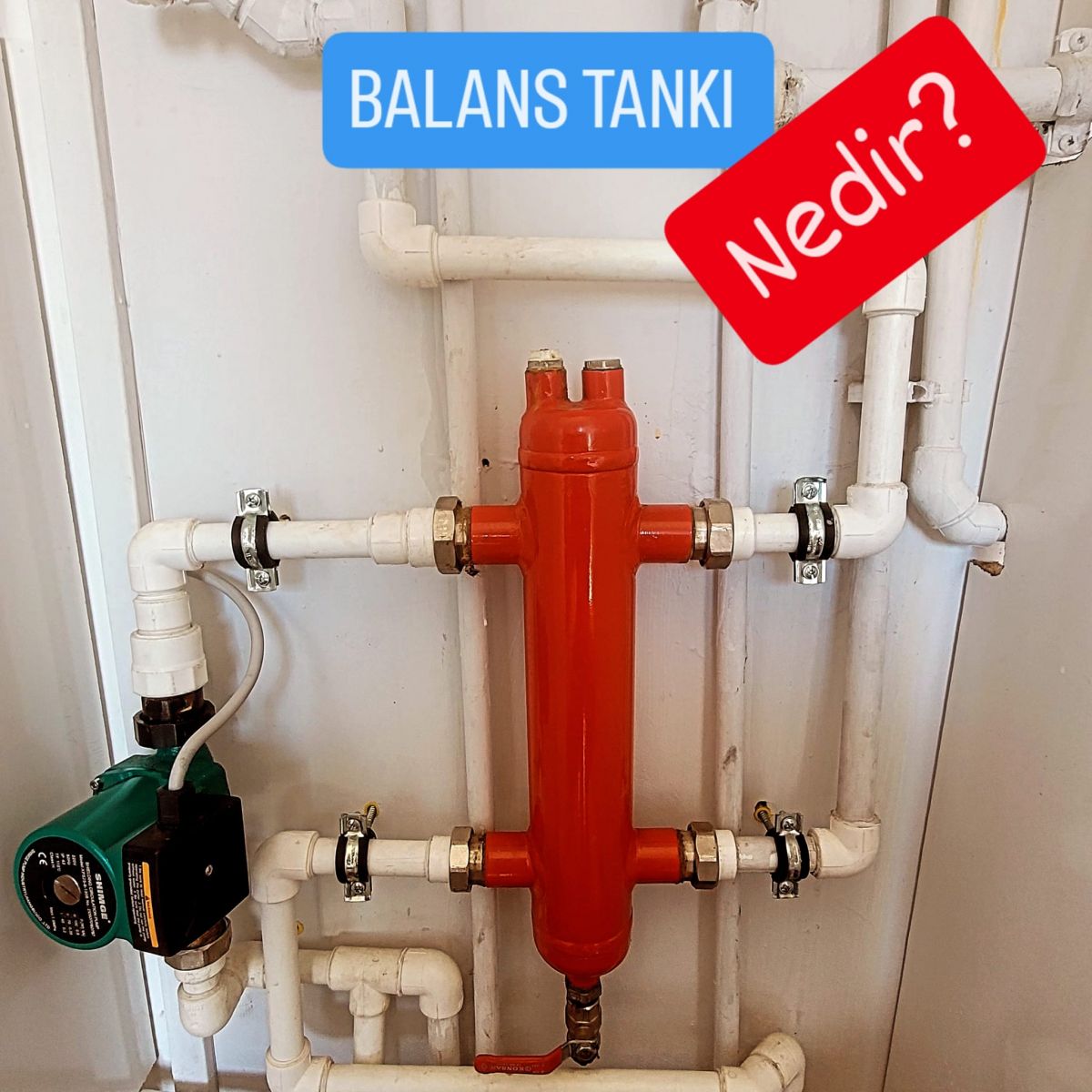

Bu fotoğraftaki sistem, ısıtma sistemlerinde kullanılan bir hidrolik denge kabı (denge tankı) veya hidrolik denge kollektörü (bazı ustalar “hidrolik balans tankı”, “denge borusu” veya “dağıtıcı kollektör” de der) sistemidir.
Bu fotoğraftaki sistem, ısıtma sistemlerinde kullanılan bir hidrolik denge kabı (denge tankı) veya hidrolik denge kollektörü (bazı ustalar “hidrolik balans tankı”, “denge borusu” veya “dağıtıcı kollektör” de der) sistemidir.
Bu parça genellikle kazan, kombi veya kat kaloriferi ile ısıtma devreleri (örneğin petek hattı, yerden ısıtma hattı, sıcak su devresi) arasındaki hidrolik dengeyi ve debi dengesini sağlamak için kullanılır.
Sistemin Temel Amacı
Hidrolik denge tankı, ısıtma sisteminde birden fazla pompa veya devre olduğunda suyun doğru akış yönüyle, doğru basınçta ve debide hareket etmesini sağlar.
Yani kazan pompası ile tesisat pompasını birbirinden hidrolik olarak ayırır.
---
Çalışma Prensibi
Kazandan (veya kombiden) gelen sıcak su, bu kırmızı metal tankın (denge kabının) üst kısmından giriş yapar.
Su, tank içinde serbest şekilde dolaşarak dengelenir.
Alt kısımdaki çıkışlardan peteklere veya yerden ısıtma sistemine dağılır.
Dönüş hattı da aynı tankın alt kısmına gelir ve kazana geri döner.
Bu sayede:
Kazan pompası yalnızca kendi devresinde,
Tesisat pompası da yalnızca ısıtma devresinde çalışır.
Birbirlerinin basınç ve debi dengesine karışmazlar.
---
Sistemin Faydaları
1. Pompa dengesini sağlar:
Kazan pompası ile sirkülasyon pompası birbirini zorlamaz. Pompa ömrü uzar.
2. Isı dağılımı dengelenir:
Evin farklı bölgelerinde (örneğin petek hattı, yerden ısıtma hattı) sıcaklık farkı azalır.
3. Gürültü ve titreşim önler:
Ani basınç farklarını engellediği için sistem sessiz ve dengeli çalışır.
4. Kazan verimini artırır:
Kazan suyu sabit bir debide döner, daha verimli ısı transferi olur.
5. Bakım kolaylığı sağlar:
Sistemde hava birikimi, tortu ve kirin belli bir noktada toplanmasını sağlar (özellikle alt kısmında bir purjör veya tahliye vanası olur).
6. Farklı sıcaklık bölgelerini destekler:
Örneğin petek hattı 70°C, yerden ısıtma hattı 40°C olabilir. Denge tankı bu farkı dengelemeye yardımcı olur.
---
Sistemdeki Diğer Bileşenler
Fotoğrafta ayrıca şunlar görülüyor:
Yeşil pompa: Tesisatın sirkülasyon pompası (örneğin Wilo, DAB veya Grundfos tipi).
Sarı esnek gaz hortumu: Muhtemelen kombi veya kat kaloriferi bağlan
